耐热冲击试验标准及方法是什么？

       常常人们把抗开裂卷绕试验与耐热冲击试验两个混为一体，在这儿，把耐热冲击试验的标准及方法展示出来，再把抗开裂的简单描述一下，大家就会明白了。

一、了解耐热冲击试验的标准：

      满足GB/T 32129-2015附录A耐热冲击试验方法标准要求。

二、适用范围：

     适用于无卤低烟阻燃电缆，在高温状态下的开裂试验前的卷绕，是电线电缆做耐热冲击试验的辅助工具。

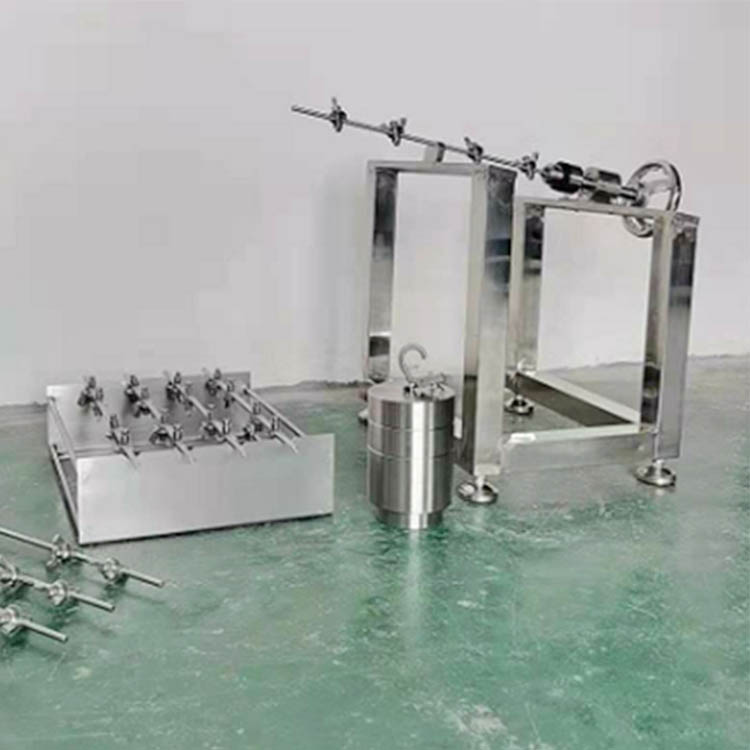

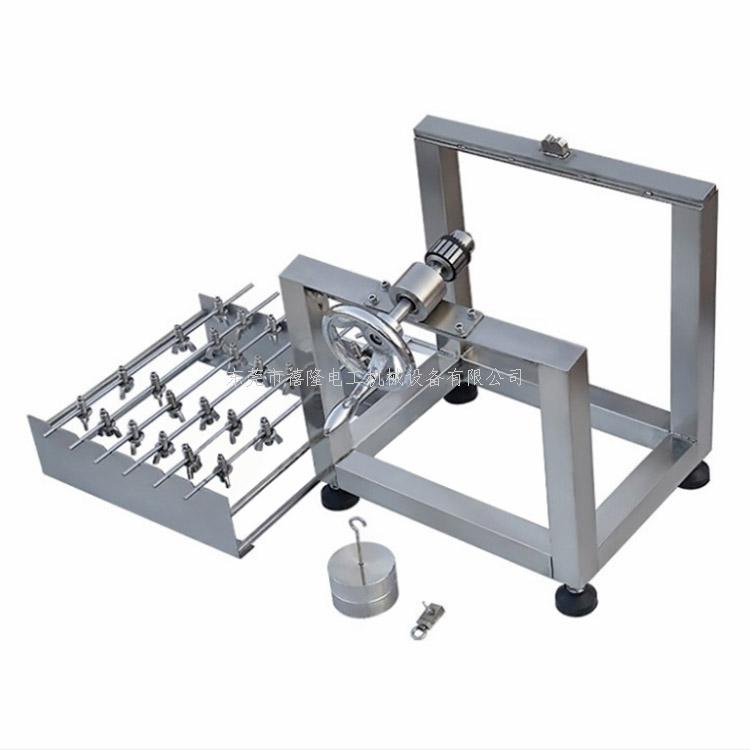

三、技术参数：

     试样尺寸：长127mm,宽6±0.1mm，厚3±0.1mm

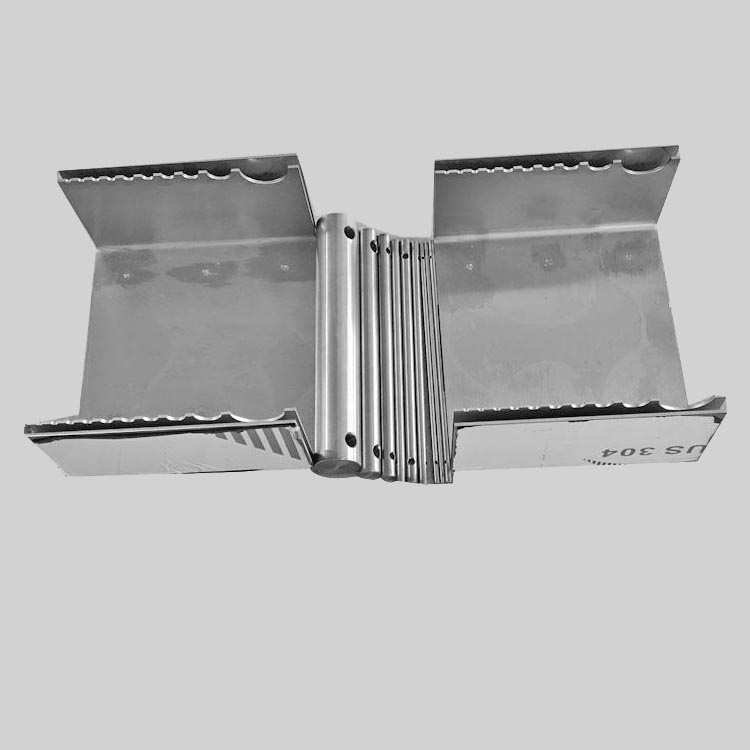

    芯轴：Ф6±0.05mmX2长度420 mm，芯轴上配试样固定夹，可任意移动（芯轴直径可根据客户需求定制）

     穿孔砝码： 1KG两个，

     试样夹具：一根绕棒上2个试样，共4个，

     芯轴与平面角度：12°，

     卷绕机：不锈钢材料制作，

     芯轴支架：1套

四、 耐热冲击试验方法：

1）金属圆棒：直径为6.00±0.05MM，试棒上配有固定夹以固定试样。烘箱：热老化空气烘箱，温度范围为室温到200℃，温度偏差±3℃

2）准备3个试样，每个试样长约127MM,宽(6.0±0.1)MM,厚（3.0±0.1）MM.

3）制备好的试样在温度为（23±2）℃、相对湿度为45%-55%的环境状态下放置不低于4h.将直径为（6±0.05）MM金属圆棒按与地面约呈12⁰倾斜角固定，以便试样在卷绕过程中形成紧密整齐的排列。

4）装试样的一端用固定夹固定，另一端用强力夹夹住并挂上砝码。转动金属棒使试样紧密地绕在金属棒上，卷绕圈数为6圈，并在负重

下用固定夹固定好另一端，再拆除砝码。试样卷绕方式及卷绕后的试样如图A.1所示。

注1.安装试磋时，固定夹对试样的固定程度应适中，以恰好保证试样不松动为准。若过松，会导致试样松动，若过紧，可能会导致试样在夹口处开裂。

注2.建议砝码质量为2KG

5）后的试样条及试棒放入预热到规定温度的烘箱中，并保持1h,之后将试样条及试棒从烘箱中取出并冷却到室温。

6）试验结果：用正常视力或矫正后的视力而不用放大镜进行检查时，试样应无裂纹。

​
